CAD-Dienstleistung Übersicht

CAD-Zeichenbüro

Erstellung von 2D und 3D CAD Zeichnungen zu fairen Konditionen.

Scan-Dienstleistung

Scannen von Aktenordnern, Belegen und A0 Plänen in höchster Qualität mit Datenerfassung und OCR

Vektorisierung

VPHyprid-CAD, Raster/Vektor-Bearbeitung mit CAD

• AutoCAD
• Autodesk Architecture
• Autodesk Revit,
• VPHybride-CAD von Softelec,
• Autodesk Inventor

Kleiner Auszug unserer Projekte im Bereich CAD-Dienstleistung:

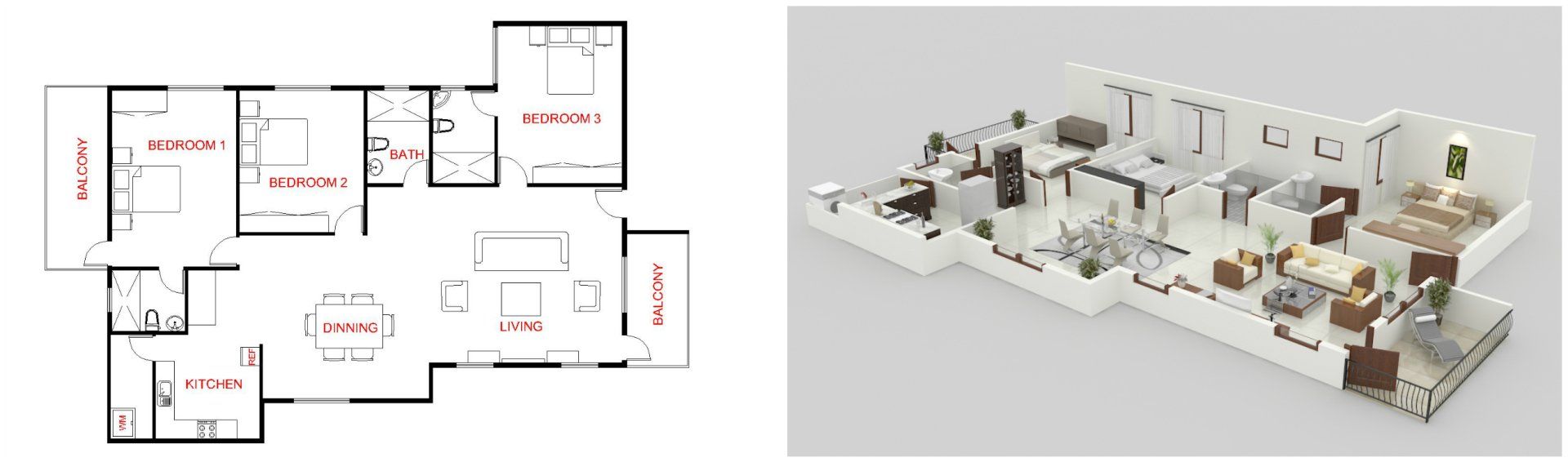

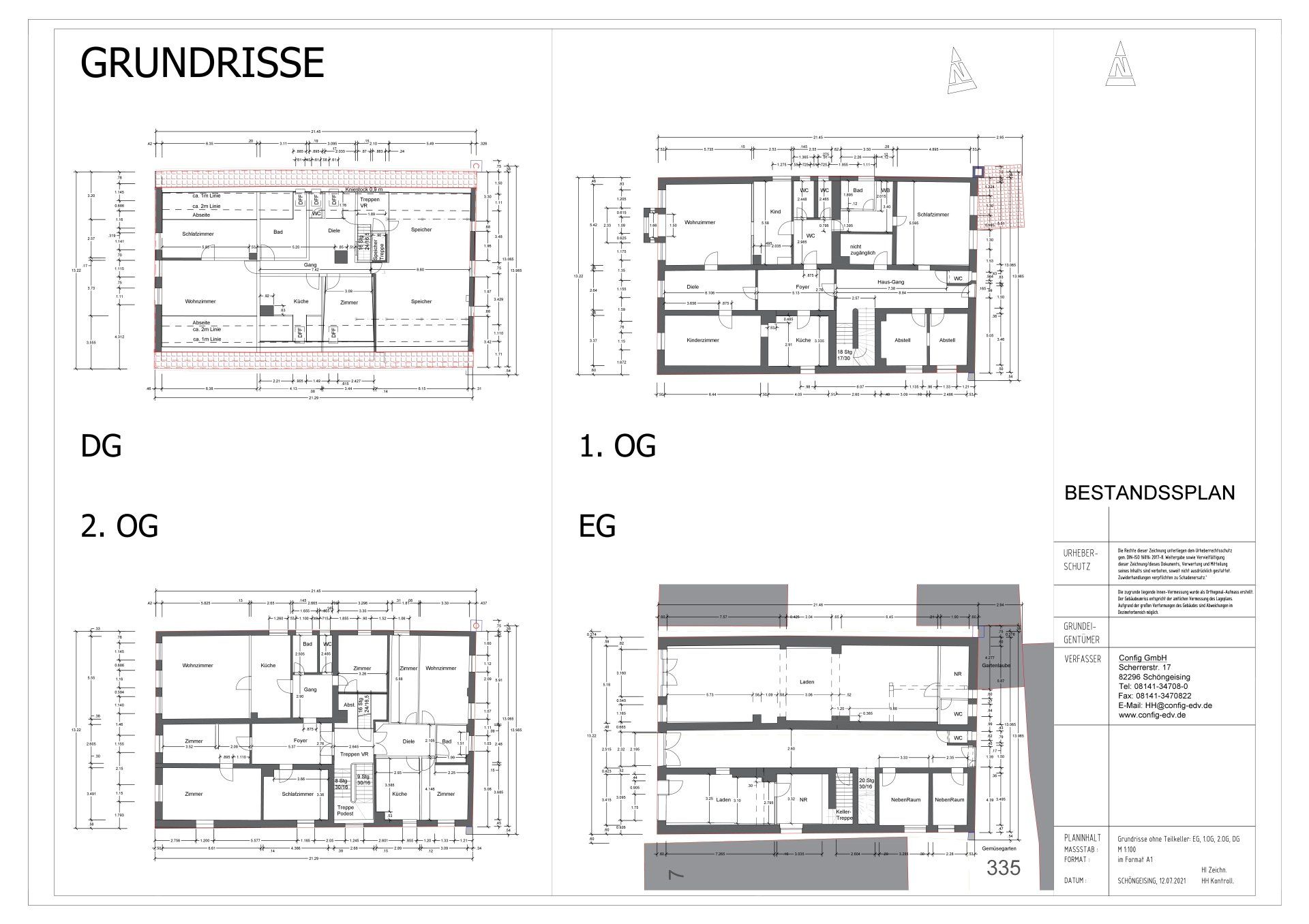

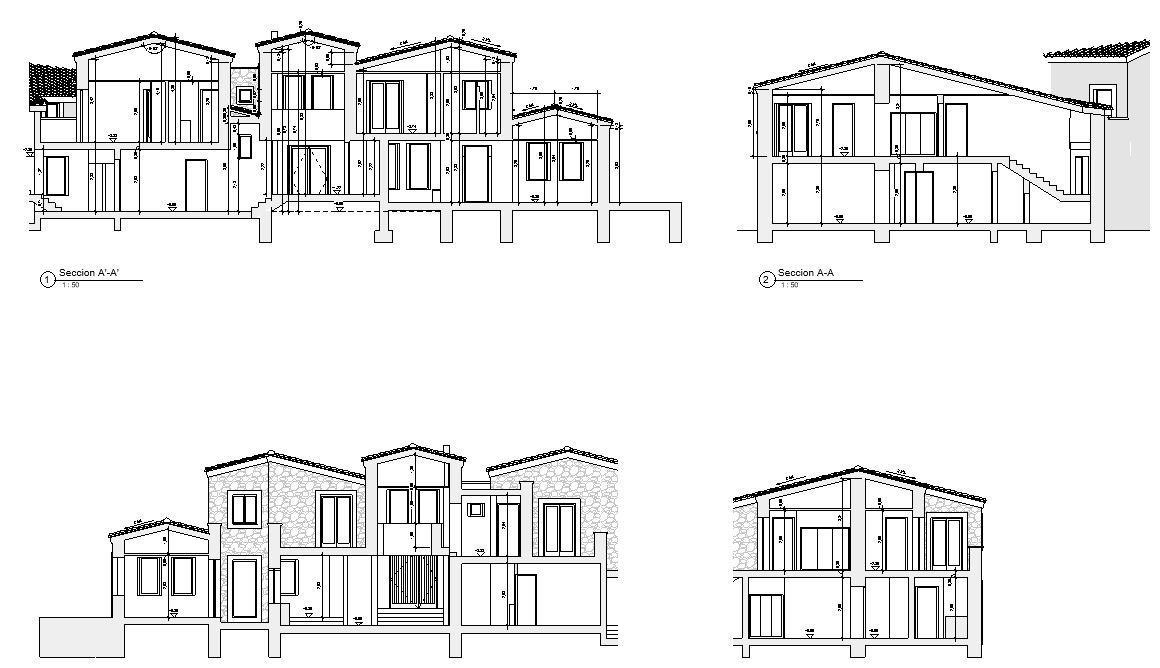

Digitalisierung von Bestandsplänen Architektur (Grundrisse, Ansichten, Schnitte):

• Wohnanlage mit über 100 Wohneinheiten in München
• Bankgebäude in Rheinland-Pfalz und Hessen
• 10 Mehrfamilienhäuser in Bayern
• 15 Mehrfamilienhäuser in Hessen
• Werkhalle in Bayern

Unterstützung von Produktenwicklern im Bereich Maschinenbau 2D / 3D

• Erstellung von 2D / 3D Zeichnungen
• Fotorealistische Darstellung vom Produkt
• Erstellung Fertigungsplänen

Digitalisierung von TGA Plänen

• Sprinkleranlagen für Flughäfen
• Lüftungspläne für Flughäfen
• Sanitärpläne für Flughäfen
• Lüftungspläne für Notstromanlagen

Technische Dokumentation

• Polizeireviere
• Industrieanlagen

Unterstützung von Planern Architektur, Elektro, Innenarchitektur, TGA, Ladenbau

• Erstellung von Ladenbaupläne für 10 Bankfilialen in Nordrhein Westfalen
• Innenarchitektur für Hotels in Baden-Württemberg und Bayern
• Elektrotechnikpläne, Leerrohr-Planung von 200 Wohneinheiten in München
• Erstellung von Strangschemen für Notstromanlage in Essen
• Elektroinstallationspläne für Polizeireviere
• Baugenehmigungspläne Architektur für EFH, MFH, Sportanlagen in Bayern, Baden-Württemberg, Hessen

Revisionspläne

• Elektrotechnik für Flughäfen
• Elektrotechnik für Wohnanlagen in München
• Kraftwerke in München
• Sprinkleranlagen für öffentliche Gebäude
• Sanitäranlagen in Nürnberg
• Architekturpläne in ganz Deutschland
• U-Bahn Bahnhöfe in München: Aktualisierungen bauseits und Beschilderung, Erfassung Betriebsmittel, Standardisierung der Pläne

Einzelhandel

• Aufnahme der aktuellen Regalierung vor Ort in Verbrauchermärkten aus ganz Deutschland mit anschließender Erstellung der   entsprechenden Regalierungspläne inkl. Einteilung und Markierung der verschiedenen Abteilungen in den Plänen
• Aktualisierung der Regalierungspläne von Einzelhandel-Shops in DACH inkl. Einteilung und Auswertung der verschiedenen   Verkaufsflächen zur Wirtschaftlichkeitsberechnung und Optimierung der Verkaufsflächen.

Facility Management in der Industrie

• Aufbereitung von Bestandsplänen von Werkhallen in z.B. Deutschland, Polen, Tunesien, Rumänien durch Kennzeichnung der     div. Flächen, Räumen, Fenster, Türen inkl. das Setzen von Stempeln für FM mit Architecture.

Georeferenzierung

• Digitalisierung des kompletten Leerrohnetzes einer Groß-Stadt in Nordrhein-Westfalen in den digitalen Stadtplan bzw.   Satellitenbilder der Stadt, ETRS89 georeferenziert. Auf Grundlage von Gauß-Krüger georeferenzierten Flurkarten

Vermessung

• Erstellung Vermessungspläne für die Entwässerung, Straßenbau, Anlagen und div. Bauvorhaben in Deutschland

Architektur, FM, Maschinenbau und Diverses in 2D und 3D mit Revit und Inventor

• Vor Ort Aufnahme und Vermessung von Büroräumen einer Bank in Frankfurt nach Umbau. Mit Aufnahme des Mobiliars wie   Arbeitsplätze, Lampen, Konferenzräume, Bodentanks, Raumnummern und Arbeitsplatznummern für die Erstellung eines   aktuellen Planes inkl. eine Raumbelegungsliste der Mitarbeiter
• 3D Scan und 3D Konstruktion mit Inventor eines Fitnessgerätes als Grundlage zur Massenfertigung.
• Erstellung von diversen Formen für die Lichttechnik.
• Erstellung von Maschinenteilen mit Inventor
• Erstellung 3D Zeichnungen div. Schrauben mit Inventor
• Erstellung einer 3D Zeichnung eines Hotels in Spanien mit Revit
• Erstellung einer 3D Zeichnung einer Sportanlage in Bayern mit Revit

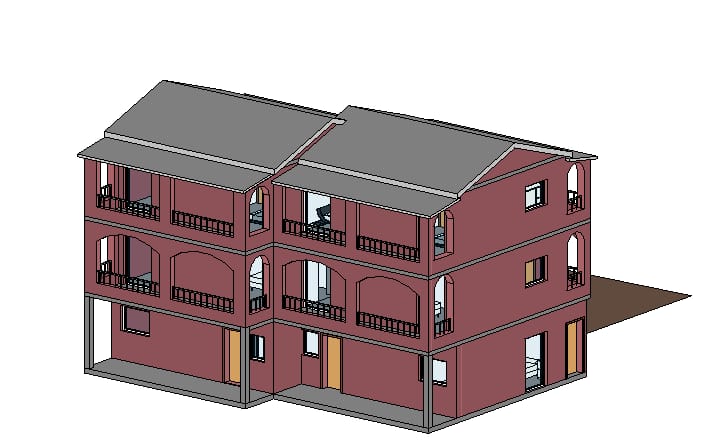

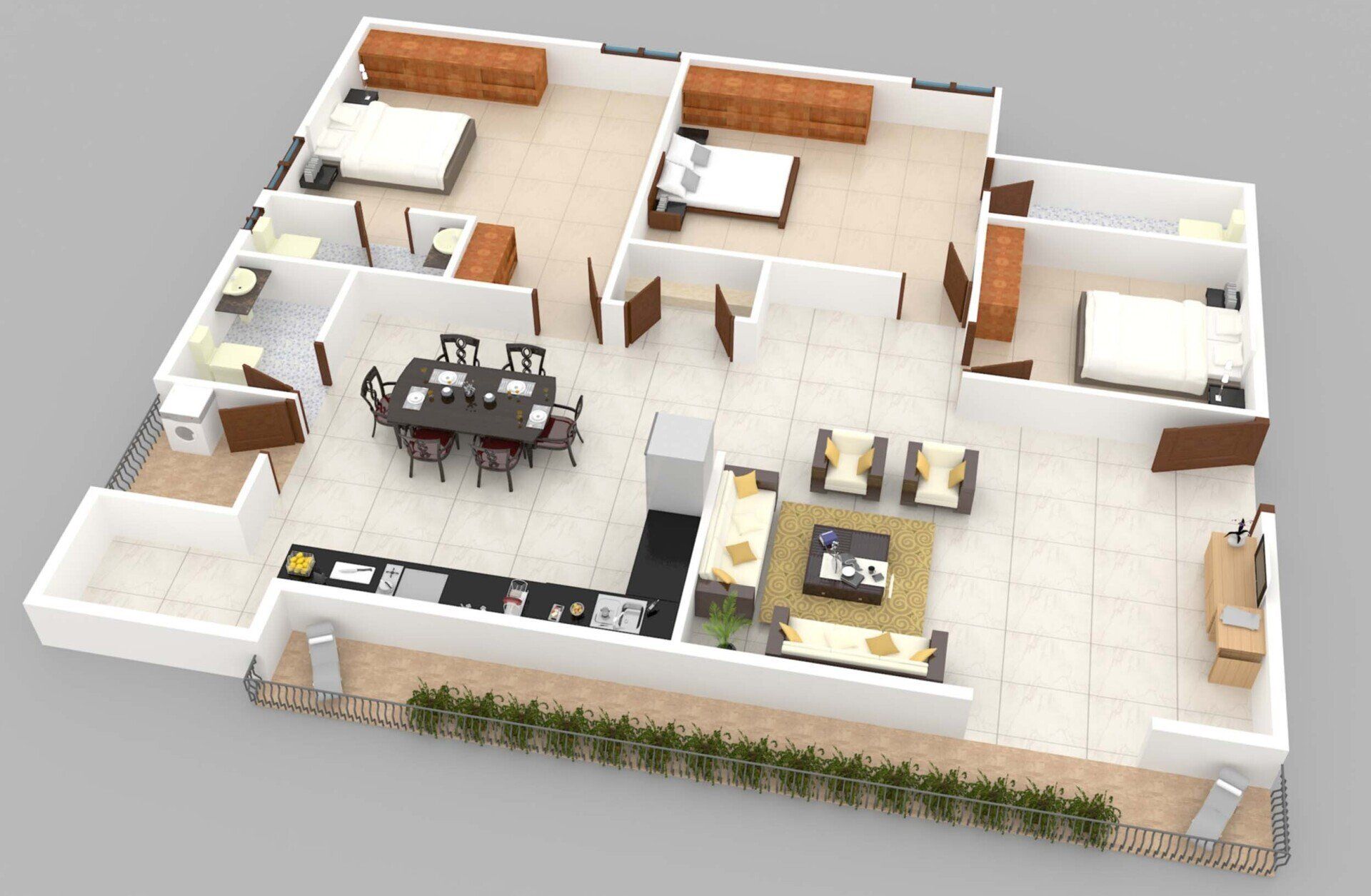

• Erstellung diverser 3D Zeichnungen von Ein – und Mehrfamilienhäuser mit Revit
• Vor Ort Vermessung von Ein- und Mehrfamilienhäuser, Abgleich mit den Bestandsplänen und Aktualisierung der Grundrisse,   Ansichten und Schnitte in 2D und 3D Revit.
